鋼梁結構圖

概述

鋼梁常用于大、中跨度橋梁中

鋼梁的種類

※ 鋼板梁

※ 鋼桁梁

★ 下承式簡支栓焊梁

★ 鋼梁結構圖的內容

※ 設計輪廓圖

※ 節點圖

※ 桿件圖

※ 零件圖

★ 設計輪廓圖

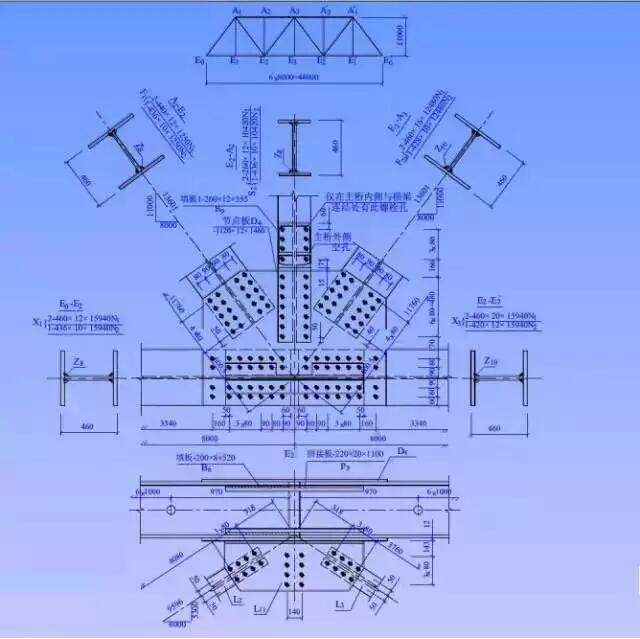

★ 節點圖

★ 節點構造圖

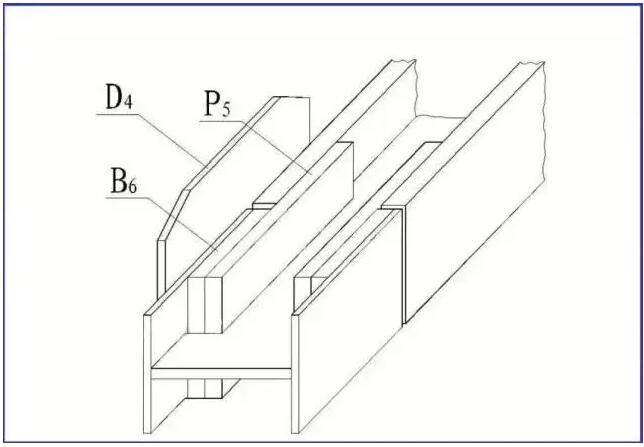

★ 拼接板、填板的拼裝

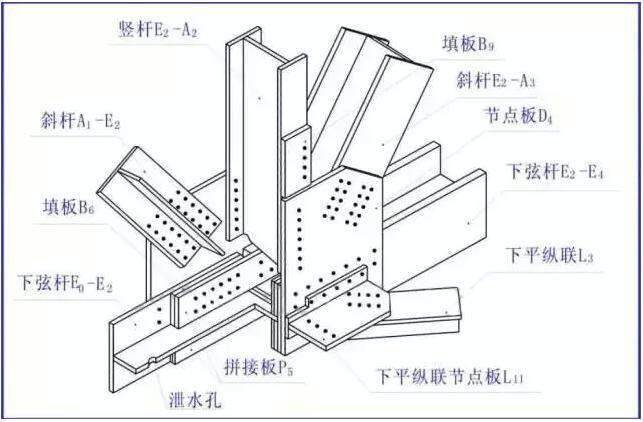

★ 立體圖

★ 節點板詳圖

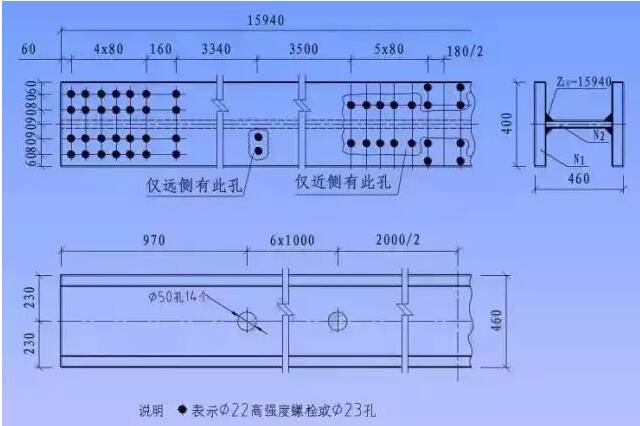

★ 桿件圖

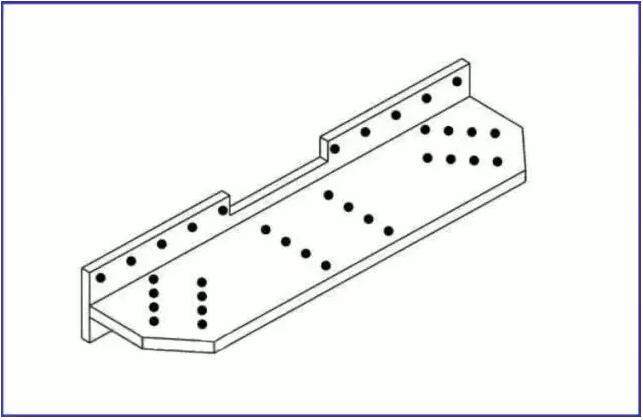

★ 零件圖

鋼屋架結構圖

概述

※ 鋼屋架

※ 鋼屋架結構圖

屋架簡圖、屋架詳圖（包括節點圖）、桿件詳圖、連接板詳圖。

★ 屋架簡圖

※ 屋架簡圖又稱屋架示意圖、屋架桿件幾何尺寸簡圖。

※ 比例：1：100、1：200

※ 單線條表示，桿件長度直接注在單線條旁邊。

★ 屋架詳圖

※ 圖樣：立面圖，上弦實形輔助投影，剖面斷面圖。

※ 比例：兩種比例：

桿件軸線采用較小比例（1：20，1：15）

節點板、桿件、斷面采用較大比例（1：10，1：5）

※ 圖線：可見輪廓線——中實線

不可見輪廓線——中虛線

★ 桿件拼接

★ 支座節點圖

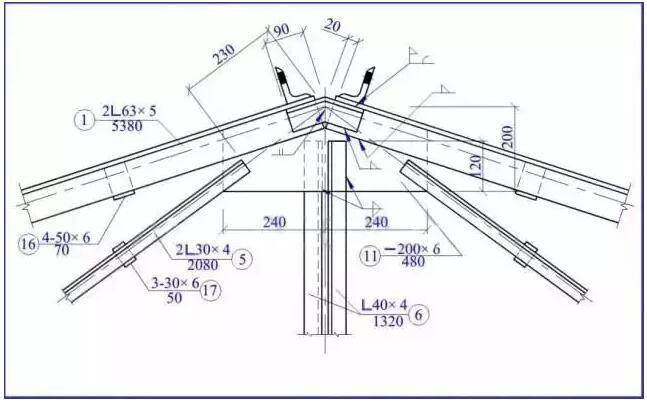

★ 屋脊節點圖
