鋼結構圖

※ 鋼結構

由型鋼連接而成的結構物，例如：鋼梁、鋼屋架、鋼塔架、鋼腳手架等。

※ 鋼結構圖

用來表示鋼結構的圖樣。

※ 型鋼

型鋼是由鋼廠按照標準規格軋制而成的鋼材，其斷面形狀如尺寸是定型的，例如：角鋼、工字鋼、槽鋼等。

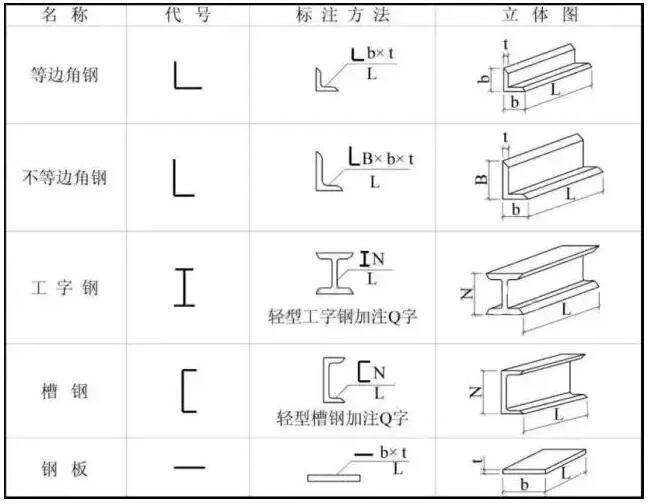

★ 型鋼的代號及標注

★ 鋼結構中型鋼的連接方法

※ 焊接

※ 鉚接

※ 螺栓連接

一、焊接

將被連接的型鋼在連接部位加熱使其和焊條熔化，凝結后成為不可分割的整體。

1、焊縫類型及其符號

※ 坡口焊縫

※ 貼角焊縫

※ 塞焊縫

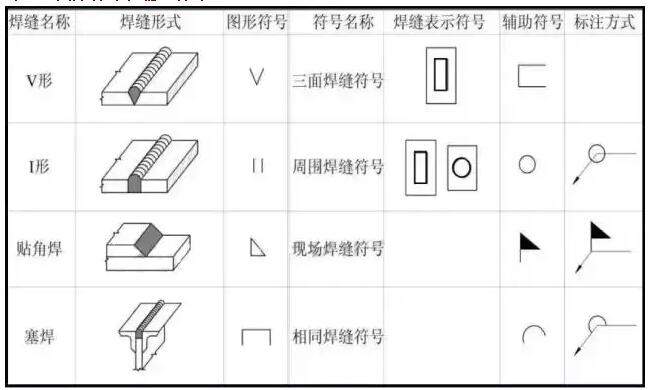

焊縫的圖形符號和輔助符號

2、焊縫的標注

在鋼結構圖中，必須把焊縫的位置、形式、尺寸和輔助要求標準清楚。

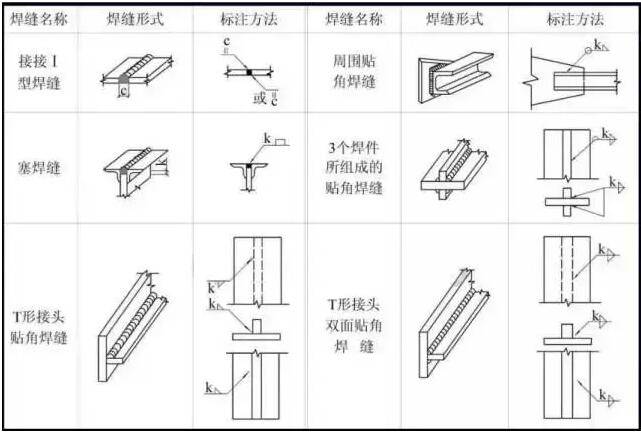

焊縫的標注方法

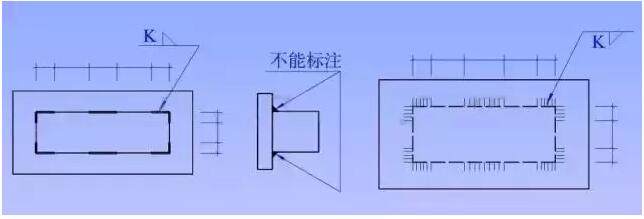

焊縫不連續時的畫法及標注

當焊縫分布不連續時，可見焊縫宜在焊縫處加中實線，不可見焊縫加細柵線

二、鉚接

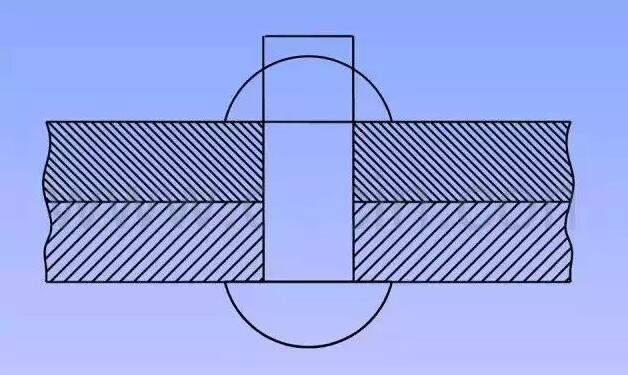

用鉚釘將兩塊或兩塊以上的鋼板連接在一起

鉚接分類

※ 工廠連接

※ 現場連接

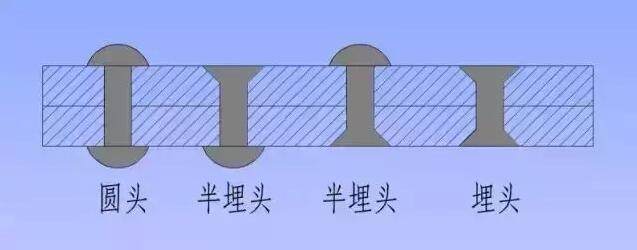

鉚釘類型

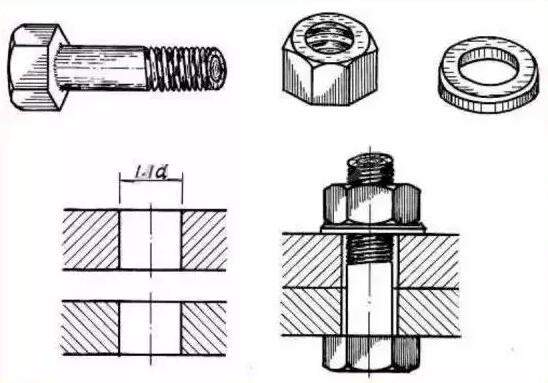

三、螺栓連接

※ 焊接和鉚接都是不可拆卸的連接，螺栓連接是可拆卸的連接

※ 連接方法

螺栓、孔、電焊鉚釘圖例

接下來請詳見文章：《如何看懂鋼結構圖紙？系列二》
